3.5mm耳机插座的结构详解

作者：腾骏电子
发布日期：2026-04-09 10:25:42
浏览次数：

　　在数字音频飞速发展的今天，3.5mm耳机插座依旧是连接设备与声音的经典纽带。这个直径仅 3.5 毫米的圆形插孔，以精巧的结构承载着立体声传输、语音通话等功能，成为电子设备中不可或缺的精密组件。
　　3.5mm耳机插座的核心结构遵循TRS与TRRS两大标准，是音频信号稳定传输的基础。TRS为三段式结构，由尖端、环、套筒组成，分别对应左声道、右声道与接地端。当耳机插头插入时，尖端触点精准对接左声道信号，环触点传输右声道信号，套筒形成公共接地回路，三者协同工作，让左右声道音频清晰分离，还原立体声效果。而TRRS四段式结构在 TRS 基础上增加麦克风触点，适配带通话功能的耳机，满足语音交流、录音等多元需求，CTIA与 OMTP两种引脚定义，让其兼容不同品牌设备。

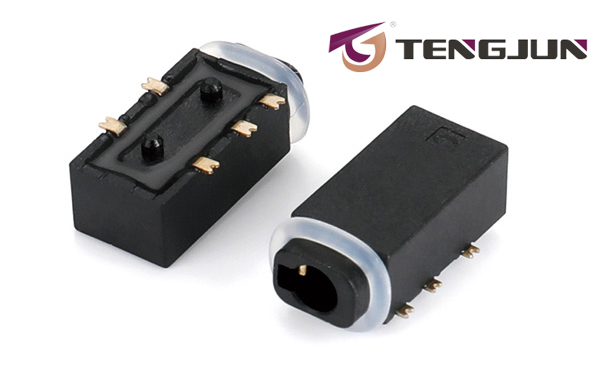

　　插座的内部构造同样暗藏巧思。外壳多采用绝缘塑料或金属材质，既保护内部元件，又防止信号干扰。内部核心是弹性接触弹片，通常以磷青铜、铍铜合金制成，具备优异的弹性与导电性，插拔数千次仍能保持紧密接触。弹片按声道分层排布，与插头金属段精准贴合，确保信号传输无损耗。同时，插座内置检测开关，插头插入时自动断开设备扬声器，切换至耳机输出，实现音频通路的智能切换。
　　看似简单的 3.5mm耳机插座，凝聚着工业设计的智慧。标准化的结构让不同品牌耳机、设备互通通用，成为跨越时代的音频接口。分层触点设计简化了音频传输原理，以最精简的结构实现复杂功能；耐磨导电的材质选择，兼顾了使用寿命与音质表现。从随身听、电脑到智能手机，它陪伴无数人聆听音乐、接听电话，成为生活中无声的音频伙伴。
　　如今，尽管Type‑C、蓝牙等传输方式兴起，3.5mm耳机插座凭借稳定、兼容、低成本的优势，依然在音频领域占据一席之地。这方寸之间的精密结构，用简单的物理连接，传递着丰富的声音情感，见证着音频技术的发展与传承。它告诉我们，最实用的设计，往往藏于细微之处，以极简结构，成就极致体验。
