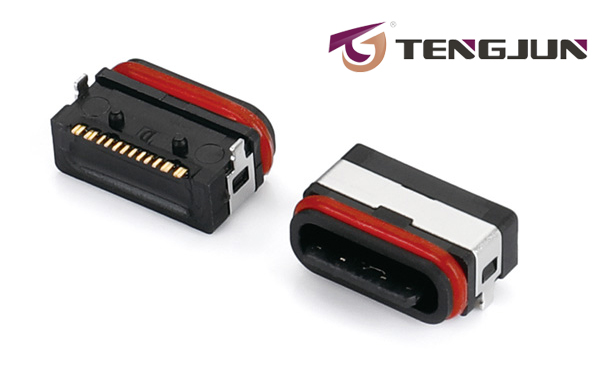

USB Type-C母座的特点、功能及引脚定义

作者：腾骏电子
发布日期：2026-03-18 10:11:58
浏览次数：

　　在如今的电子设备领域，USB Type-C母座已然成为了连接的核心枢纽，凭借其卓越的性能和广泛的适用性，逐渐取代了传统的USB接口，成为了行业的新标杆。

　　USB Type-C母座最直观的优势便是其正反盲插设计。传统的USB接口，比如Type-A和Micro-USB，用户在插拔时往往需要仔细分辨方向，稍有不慎便会插反，不仅影响使用体验，还可能对接口造成损坏。而Type-C母座采用了对称的引脚布局，上下两排各12个引脚，呈镜像对称分布，无论用户以何种方向插入公头，都能实现完美的电气连接。这一设计极大地提升了使用的便利性，让用户无需再为接口的正反而烦恼。

　　数据传输速度也是USB Type-C母座的一大亮点。它兼容USB 2.0、USB 3.0、USB 3.1以及USB4等多种标准，最高数据传输速率可达40Gbps。这使得文件传输、视频剪辑等需要大量数据交互的操作变得更加高效。例如，一部高清电影可以在短短几秒内完成传输，大大节省了用户的时间。同时，在替代模式（Alternate Mode）下，Type-C母座还可以支持DisplayPort、HDMI、PCIe等第三方协议，实现视频输出、外接显卡等功能，让电子设备的扩展性得到了极大的提升。

　　要深入了解USB Type-C母座的工作原理，就不得不提到其各个引脚的功能。母座的24个引脚按照功能可以分为电源组、控制组、高速数据组、低速数据组和辅助信号组五大类。电源组中的VBUS引脚负责提供电力，GND引脚则确保信号的稳定传输和电气安全；控制组的CC引脚是实现Type-C智能功能的关键，它负责连接检测、角色识别和PD通信，当公头插入母座时，CC引脚会迅速检测到连接信号，并通过协商确定设备的角色是供电端还是受电端，同时还能进行功率传输的协商；高速数据组的SSTX和SSRX引脚负责USB 3.x及以上标准的高速数据传输，采用差分信号传输方式，具有极强的抗干扰能力；低速数据组的D+和D-引脚则兼容USB 2.0标准，保证了与旧设备的兼容性；辅助信号组的SBU引脚在替代模式下可以传输辅助信号，实现视频、音频等功能的扩展。

　　USB Type-C母座的广泛应用也推动了整个电子设备行业的发展。在智能手机领域，越来越多的品牌开始采用Type-C接口，不仅提升了充电速度和数据传输效率，还为手机的功能扩展提供了可能。在笔记本电脑领域，Type-C母座的出现让轻薄本的设计更加简洁，同时也实现了充电、数据传输和视频输出的一体化。此外，在智能家居、汽车电子等领域，Type-C母座也逐渐崭露头角，为不同设备之间的互联互通提供了统一的标准。
